Quy trình thiết kế chiếu sáng chuẩn(tiếp theo 1)
(Lưu ý): Tiêu chuẩn chiếu sáng đường phố không áp dụng cho hệ thống công trình cảng sân bay, đường hầm, chiếu sáng công trình công nghiệp, các công trình chiếu sáng thuộc tư nhân không thuộc quản lý của nhà nước)
2. Tiêu chuẩn trích dẫn
– Tiêu chuẩn chiếu sáng đường phố được trích dẫn từ các tiêu chuẩn sau:
- TCVN 4400: 57 Kỹ thuật chiếu sáng
- TCXD 104: 1983 Quy phạm thiết kế kỹ thuật đường phố và quảng trường đô thị
- 11 TCN 19: 1984 Quy phạm thiết bị điện, hệ thống dây dẫn điện
- TCVN 5828: 1984 Đèn đường chiếu sáng, yêu cầu kỹ thuật
- TCVN 4756: 1989 Tiêu chuẩn kỹ thuật nối đất và nối không của thiết bị điện tử
3. Yêu cầu chất lượng ánh sáng

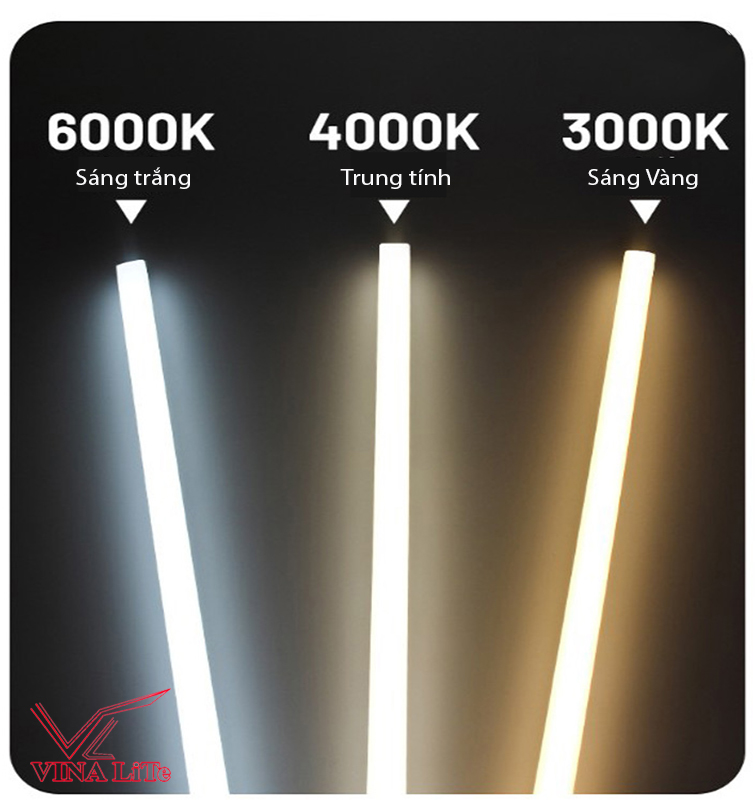

- Màu ánh sáng: Đèn đường led phải có nhiệt độ màu từ 2700k – 6500k. Tương ứng với ba màu ánh sáng: trắng – vàng – trắng ấm.
-
- Tiêu chuẩn IP: đèn chiếu sáng ngoài trời phải đạt tiêu chuẩn IP65 - IP67.
- Khả năng chống sét 10KV
- Ứng dụng thông minh: được lắp đặt với hệ thống tủ điều khiển chiếu sáng hoặc hệ thống điều khiển từ xa.
4. Tiêu chuẩn chiếu sáng điểm đỗ xe giao thông công cộng ngoài trời
. Tiêu chuẩn thiết kế chiếu sáng đường phố nhân tạo.
- Tiêu chuẩn thiết kế chiếu sáng bao gồm các điều kiện theo tiêu chuẩn Việt Nam phải tuân thủ các yêu cầu kỹ thuật.
- Đường phố cao tốc, đô thị loại 1, khu công nghiệp, đối với các trung tâm công cộng kết nối với đường cao tốc cần thiết kế lắp đặt hệ thống dầm đô thị. Mức độ chiếu sáng nên là mức A – mức tối đa từ 0,8 – 1,6 Cd / m2.
-

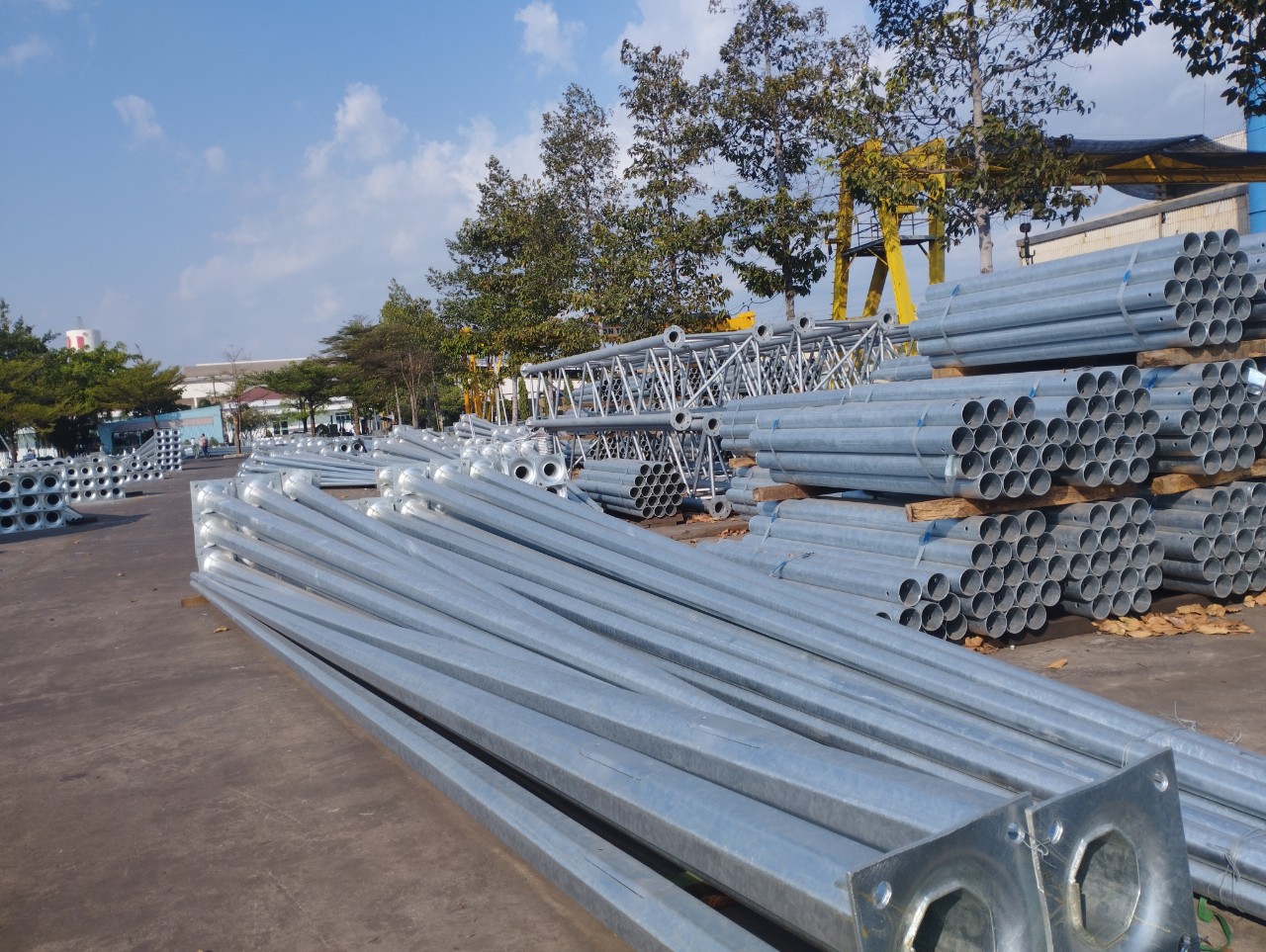

Trụ đèn được VINA LiTe sản xuất theo tiêu chuẩn thiết kế
5. Tiêu chuẩn chiếu sáng đường phố
- Khu dân cư, bến bãi, quảng trường, công viên cần ánh sáng cấp B độ rọi từ 0,4 – 1,2 Cd / m2.
- Với các tuyến đường liên thôn, xã, tiểu khu chưa có công trình giao thông công cộng, đối với các tuyến đường nội bộ trong khu vực đạt tiêu chuẩn độ rọi C. Độ rọi chỉ cần đạt từ 0,4 – 0,6 Cd / m2.
-
- Đèn huỳnh quang, đèn cao áp thủy ngân hoặc halogen, metal halide sẽ có một tiêu chuẩn thiết kế cụ thể. Từ đó đưa ra phương án thiết kế và lắp đặt hệ thống chiếu sáng thông minh tiêu chuẩn.
